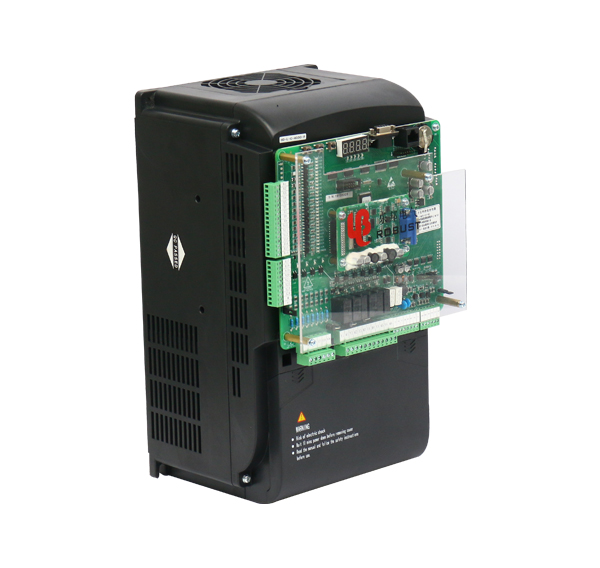

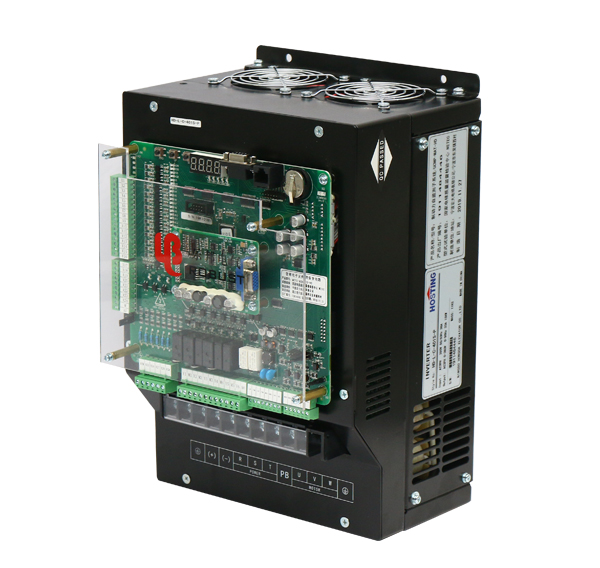

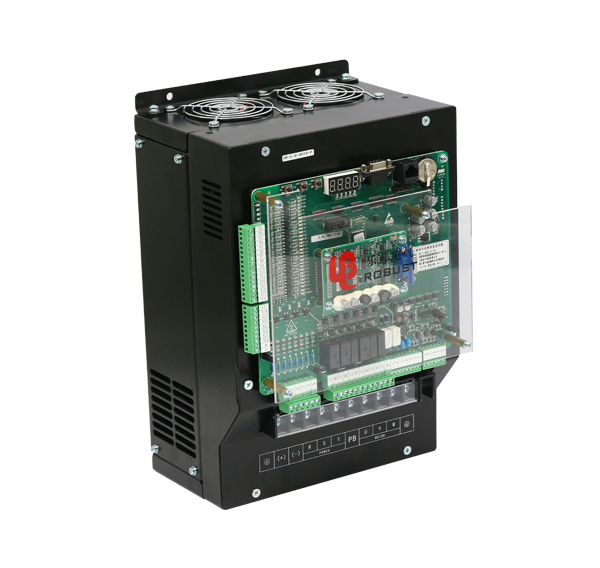

产品简介:
LB900-L/LF系列电梯控制器是宁波欣达集团旗下宁波乐邦电气有限公司自主研发、生产的集控制和驱动为一体的具有先进水平的新一代电梯 一体化控制器。它主要采用先进的变频矢量控制技术和智能化电梯控制技术，结合网络通讯技术，将电梯电梯驱动、控制、管理有机结合 在一起，满足新一代电梯的控制驱动需求。
功能特点:
● 以距离控制为原则的直接停靠技术，运行曲线自动生成，无爬行过程；
● 多 CPU 冗余控制、集成先进的 CANbus、Modbus、物联网通讯技术；
● 高度集成功率模块，结构紧凑，方便实现小机房控制柜设计；
● 具有丰富、实用的电梯操作功能，能充分满足客户的各种需求；
● 支持CAN、RS485、RS232通讯接口，使整个系统接线灵活；
● 支持液晶手持操作器，自带便捷人机界面操作功能；
● 井道开关智能判断，门锁短接自动检测；
● 短层站自动识别运行；
● 自带并联功能，可扩展群控板实现群控功能；
● 支持轿箱内调试功能；
● 傻瓜式功能参数设计，最大限度方便调试；
● UCMP功能和智能抱闸力检测功能，紧扣国标要求，多重安全保护；
● 硬件、软件的容错设计；多类别的故障处理；最大限度杜绝事故（蹲底、冲顶）发生，保证安全运行；
● 专业的驱动器制造技术、强大的环境适应能力，全面对抗电网波动、粉尘、高温和雷电；
|
项目
|
指标及规格
|
|
|
主电 输入 |
额定电压；频率 |
三相: 380V ；50Hz/60Hz |
|
变动容许值 |
电压：±15%，电压失衡率<3%；频率：±5% |
|
|
主电 输出 |
输出电压 |
三相：0～380V |
|
输出频率 |
0Hz～90Hz |
|
|
过载能力 |
150%额定电流1分钟，200%额定电流1秒 |
|
|
控制 性能 |
调制方式 |
SVPWM 模式 |
|
控制方式 |
闭环矢量控制 |
|
|
运行命令给定方式 |
面板控制，距离控制 |
|
|
加减速曲线 |
距离控制时：根据距离自动生成曲线； 面板控制时：根据加减速时间自动生成曲线。 |
|
|
电机调谐 |
空载调谐、带载调谐 |
|
|
速度设定分辨率 |
面板设定：0.001m/s；距离控制：0.001Hz/s |
|
|
稳速精度 |
±0.05% （25℃±10℃） |
|
|
调速范围 |
1：1000 |
|
|
转矩控制响应 |
< 150ms |
|
|
控制 输入 输出 信号 |
模拟输入 |
AI 模拟量输入端子可作模拟量电压输入范围0V～10V |
|
通讯端子 |
2组CANBUS通讯端口 1组MODBUS通讯端口 |
|
|
上位机接口 |
1个上位机接口可以连接系统和电脑 |
|
|
开关量输入 |
24 路开关量输入端子，输入规格为24V，5mA，高电平输入有效 |
|
|
4 路强电检测输入端子，输入规格为95～125V |
||
|
输出端口 |
共有6 个继电器输出端子，对应功能可设定 |
|
|
编码器接口 |
通过外配PG 卡可以适配各种不同的编码器 NO：250VAC/5A；NC：250VAC/3A；30VDC/3A |
|
|
显示 |
四位数码显示(LED) |
输出电压、输出电流、电机转速、开关端子等15种状态参数显示、多种参数设置以及16种故障代码显示 |
|
指示灯(LED) |
参数单位、电机运行方向、运行/停止状态指示 |
|
|
环境 |
使用场所 |
室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等 |
|
海拔高度 |
低于海拔1000米 |
|
|
环境温度 |
－10℃～＋40℃（环境温度在40℃～50℃，请降额使用） |
|
|
湿度 |
小于95％ RH，无水珠凝结 |
|
|
振动 |
小于5.9m/s2（0.6G） |
|
|
存储温度 |
-20℃～+60℃ |
|
|
结构 |
防护等级 |
IP20 |
|
冷却方式 |
自然冷却或强制风冷 |
|
|

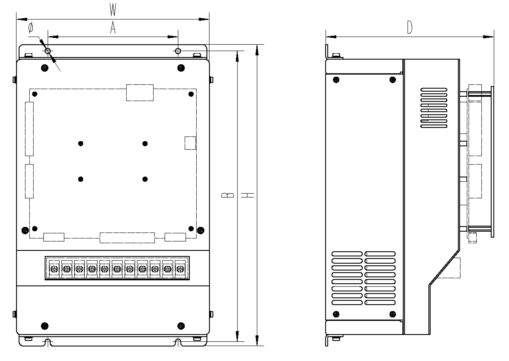

型号
|
功率(KW)
|
安装尺寸A*B (mm)
|
外形尺寸W*H*D (mm)
|
安装孔径
|
|
LB900-LF |
11~22 |
195*335 |
210*352*170 |
Φ |
|
LB900-L |
7.5~15 |
150*334.5 |
223*347*193.5 |
|
|
18.5~30 |
235*541.5 |
289*554*223 |
|
6
Φ6
Φ7
