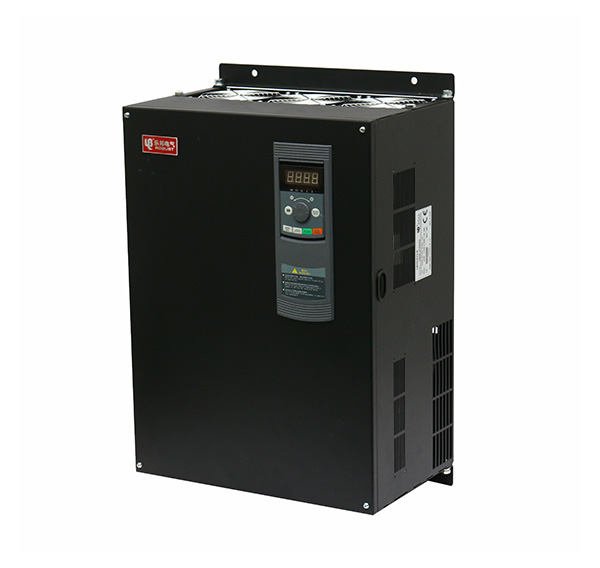

产品简介：
高性能矢量型-LB600汇集了矢量变频技术的高性能变频器。凭借高性能的电流矢量技术,可轻松驱动感应电动机。广泛应用于电梯、机床、金属制品、纺织、空气压缩机等行业中。高性能、高品质、高功率密度设计，以及在易用性、可维护性、方便安装方面的优点，可进一步优化使用体验。
功能特点:
具有电机参数自动调谐、速度控制、转矩控制、内置PLC、内置PID控制器、编码器检测、给定及反馈信号断线监测、掉载保护、故障信号追忆、故障自动重启、内置制动单元、内置PG接口、几十种故障监控、丰富的I/O 端子和丰富的速度设定方式，能满足各类负荷对传动控制的需求。键盘由LED显示运行数据和故障代码，并能进行参数的上传拷贝和下载复写功能。紧凑的结构，可以灵活安装；按照国际标准进行设计和测试，保证产品的可靠性。
型号说明:
系列型号：
|
电压等级
|
变频器型号
|
额定容量（kVA）
|
额定输入电流（A）
|
额定输出电流（A）
|
适配电机功率（kW）
|
|
220V |
LB600－2T0015 |
3 |
9.5 |
8 |
1.5 |
|
LB600－2T0022 |
4.2 |
13.5 |
11 |
2.2 |
|
|
LB600－2S0015 |
2.9 |
15 |
7.5 |
1.5 |
|
|
LB600－2S0022 |
4 |
23 |
10.5 |
2.2 |
|
|
380V |
LB600－4T0022 |
3 |
6 |
5 |
2.2 |
|
LB600－4T0037 |
5.5 |
9 |
8 |
3.7 |
|
|
LB600－4T0055 |
8.5 |
14.2 |
13 |
5.5 |
|
|
LB600－4T0075 |
11 |
18 |
17 |
7.5 |
|
|
LB600－4T0110 |
17 |
26 |
25 |
11 |
|
|
LB600－4T0150 |
21 |
35 |
32 |
15 |
|
|
LB600－4T0185 |
24 |
38.5 |
37 |
18.5 |
|
|
LB600－4T0220 |
30 |
46.5 |
45 |
22 |
|
|
LB600－4T0300 |
40 |
62 |
60 |
30 |
|
|
LB600－4T0370 |
50 |
76 |
75 |
37 |
|
|
LB600－4T0450 |
60 |
92 |
90 |
45 |
|
|
LB600－4T0550 |
72 |
113 |
110 |
55 |
|
|
LB600－4T0750 |
100 |
157 |
152 |
75 |
|
|
LB600－4T0900 |
134 |
180 |
176 |
90 |
|
|
LB600－4T1100 |
160 |
214 |
210 |
110 |
|
|
LB600－4T1320 |
192 |
256 |
253 |
132 |
|
|
LB600－4T1600 |
231 |
307 |
304 |
160 |
|
|
LB600－4T2000 |
250 |
385 |
377 |
200 |
|
|
LB600－4T2200 |
280 |
430 |
426 |
220 |
|
|
LB600－4T2500 |
355 |
468 |
465 |
250 |
|
|
LB600－4T2800 |
396 |
525 |
520 |
280 |
技术指标：
|
项目
|
指标及规格
|
||||
|
主电 输入 |
额定电压；频率 |
三相，380V/220V，50Hz/60Hz；二相，220V，50Hz/60Hz |
|||
|
变动容许值 |
电压：±20%，电压失衡率<3%；频率：±5% |
||||
|
主电 输出 |
输出电压 |
三相，0～380V；0～220V |
|||
|
输出频率 |
0Hz～400Hz |
||||
|
过载能力 |
150%额定输出电流1分钟，110%额定输出电流1小时 |
||||
|
控制 性能
|
调制方式 |
SVPWM 模式 |
|||
|
控制方式 |
无PG矢量控制、有PG矢量控制、V/F控制 |
||||
|
运行命令给定方式 |
面板给定，外部端子给定，上位机给定 |
||||
|
速度设定方式 |
操作面板数字设定；模拟设定等速度设定方式 |
||||
|
速度设定精度 |
数字设定：±0.01%（－10℃～＋40℃） |
||||
|
模拟设定：±0.05%（25℃±10℃） |
|||||
|
速度设定分辨率 |
数字设定：0.01Hz ；模拟设定：1/1000最大频率 |
||||
|
速度控制精度 |
有PG矢量控制：±0.05% ；（25℃±10℃） |
||||
|
速度控制范围 |
有PG矢量控制：1：1000 |
||||
|
控制输入输出信号 |
设定参考电压源输出出出 |
1路，10V，5mA |
|||
|
控制电压源输出 |
24V，100mA |
||||
|
模拟输入 |
1路，0V～10V DC；2路，0～10V/0～20mA DC，由主板跳线在V/I侧的位置选择 |
||||
|
运行命令接点输入 |
2路，FWD/COM和REV/COM控制命令输入接点端子 |
||||
|
可编程接点输入 |
6路可编程，可选择故障复位、直流制动等25种运行控制命令 |
||||
|
PG信号输入 |
X7和X8为A、B开路集电极码盘输入 |
||||
|
模拟信号输出 |
2路，输出电压，输出电流，输出频率等模拟信号 |
||||
|
集电极开路输出 |
2路，10种运行状态可选。最大输出电流50mA |
||||
|
故障报警继电器输出 |
1路，触点容量； NO：250VAC/5A；NC：250VAC/3A；30VDC/3A |
||||
|
显示 |
四位数码显示(LED) |
设定频率、输出频率、输出电压、输出电流、开关量端子等13种状态参数、编程菜单参数以及25种故障代码等 |
|||
|
指示灯(LED) |
参数单位、电机运行方向、RUN/STOP状态说明 |
||||
|
环境 |
使用场所 |
室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等 |
|||
|
海拔高度 |
低于海拔1000米 |
||||
|
环境温度 |
-10℃～+40℃ |
||||
|
湿度 |
20%～90%RH，无水珠凝结 |
||||
|
振动 |
小于5.9米/秒2（0.6G） |
||||
|
存贮温度 |
-20℃～+60℃ |
||||
|
结构 |
防护等级 |
IP20 |
|||
|
冷却方式 |
自然风冷或强制风冷 |
||||
