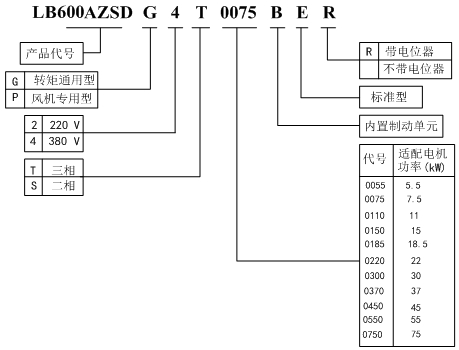

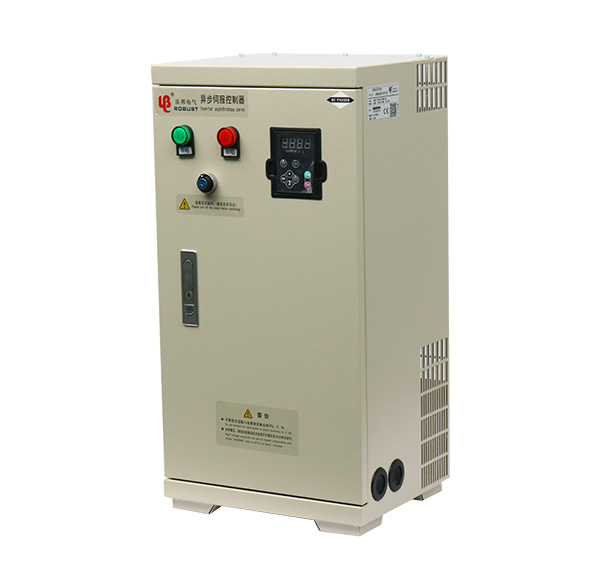

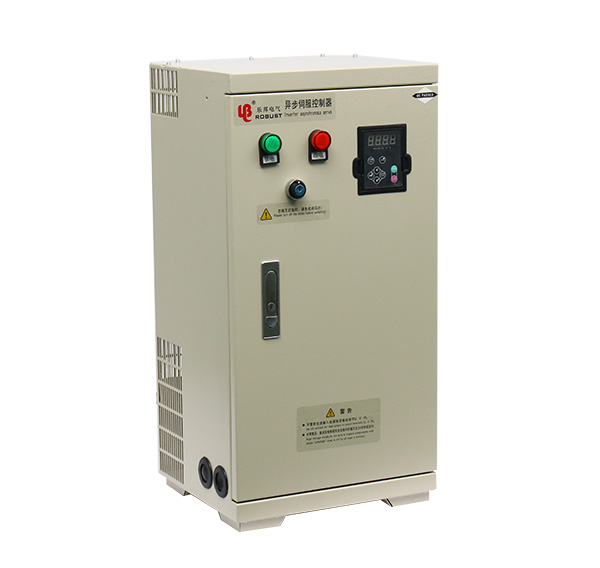

型号说明：
|
电压等级
|
变频器型号
|
额定容量（kVA）
|
额定输入电流（A）
|
额定输出电流（A）
|
适配电机功率（kW）
|
|
|
LB600AZSD－4T0110 |
17 |
26 |
25 |
11 |
|
LB600AZSD－4T0150 |
21 |
35 |
32 |
15 |
|
|
LB600AZSD－4T0185 |
24 |
38.5 |
37 |
18.5 |
|
|
LB600AZSD－4T0220 |
30 |
46.5 |
45 |
22 |
|
|
LB600AZSD－4T0300 |
40 |
62 |
60 |
30 |
|
|
LB600AZSD－4T0370 |
50 |
76 |
75 |
37 |
|
|
LB600AZSD－4T0450 |
60 |
92 |
90 |
45 |
|
|
LB600AZSD－4T0550 |
72 |
113 |
110 |
55 |
|
|
LB600AZSD－4T0750 |
100 |
157 |
152 |
75 |
技术指标：
|
项目
|
指标及规格
|
||||
|
主电 输入 |
额定电压；频率 |
三相，380V/220V，50Hz/60Hz；二相，220V，50Hz/60Hz |
|||
|
变动容许值 |
电压：±20%，电压失衡率<3%；频率：±5% |
||||
|
主电 输出 |
输出电压 |
三相，0～380V；0～220V |
|||
|
输出频率 |
0Hz～400Hz |
||||
|
过载能力 |
150%额定输出电流1分钟，110%额定输出电流1小时 |
||||
|
控制 性能 |
调制方式 |
SVPWM 模式 |
|||
|
控制方式 |
无PG矢量控制、有PG矢量控制、V/F控制 |
||||
|
运行命令给定方式 |
面板给定，外部端子给定，上位机给定 |
||||
|
速度设定方式 |
操作面板数字设定；模拟设定等速度设定方式 |
||||
|
速度设定精度 |
数字设定：±0.01%（－10℃～＋40℃） |
||||
|
模拟设定：±0.05%（25℃±10℃） |
|||||
|
速度设定分辨率 |
数字设定：0.01Hz ；模拟设定：1/1000最大频率 |
||||
|
速度控制精度 |
有PG矢量控制：±0.05% ；（25℃±10℃） |
||||
|
速度控制范围 |
有PG矢量控制：1：1000 |
||||
|
控制输入输出信号 |
设定参考电压源输出出出 |
1路，10V，5mA |
|||
|
控制电压源输出 |
24V，100mA |
||||
|
模拟输入 |
1路，0V～10V DC；2路，0～10V/0～20mA DC，由主板跳线在V/I侧的位置选择 |
||||
|
运行命令接点输入 |
2路，FWD/COM和REV/COM控制命令输入接点端子 |
||||
|
可编程接点输入 |
6路可编程，可选择故障复位、直流制动等25种运行控制命令 |
||||
|
PG信号输入 |
X7和X8为A、B开路集电极码盘输入 |
||||
|
模拟信号输出 |
2路，输出电压，输出电流，输出频率等模拟信号 |
||||
|
集电极开路输出 |
2路，10种运行状态可选。最大输出电流50mA |
||||
|
故障报警继电器输出 |
1路，触点容量； NO：250VAC/5A；NC：250VAC/3A；30VDC/3A |
||||
|
显示 |
四位数码显示(LED) |
设定频率、输出频率、输出电压、输出电流、开关量端子等13种状态参数、编程菜单参数以及25种故障代码等 |
|||
|
指示灯(LED) |
参数单位、电机运行方向、RUN/STOP状态说明 |
||||
|
环境 |
使用场所 |
室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等 |
|||
|
海拔高度 |
低于海拔1000米 |
||||
|
环境温度 |
-10℃～+40℃ |
||||
|
湿度 |
20%～90%RH，无水珠凝结 |
||||
|
振动 |
小于5.9米/秒2（0.6G） |
||||
|
存贮温度 |
-20℃～+60℃ |
||||
|
结构 |
防护等级 |
IP20 |
|||
|
冷却方式 |
自然风冷或强制风冷 |
||||

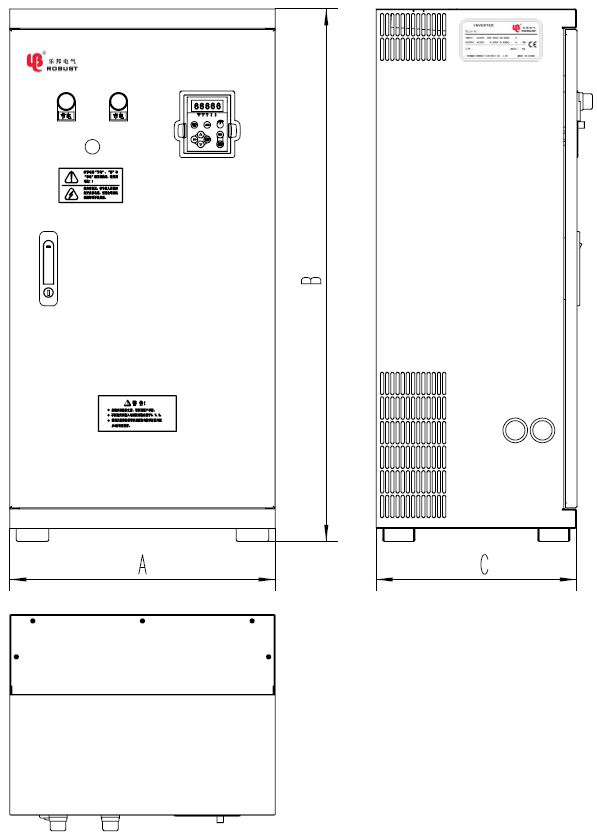

安装尺寸：
ZSD变频器外形尺寸
|
序号
|
尺寸
功率KW
|
A(mm)
|
B(mm)
|
C(mm)
|
|
1 |
11-30KW |
350 |
690 |
300 |
|
2 |
37-55KW |
410 |
823 |
309.5 |
