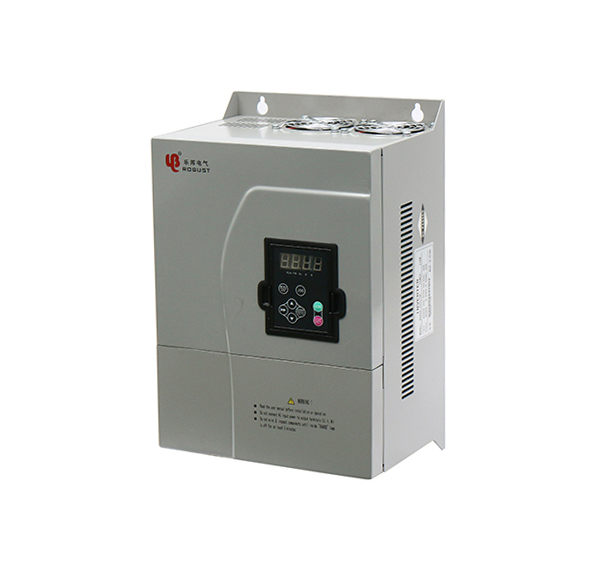

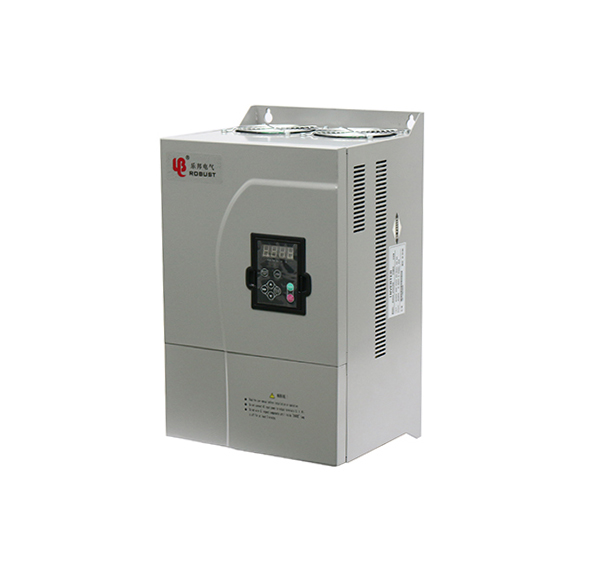

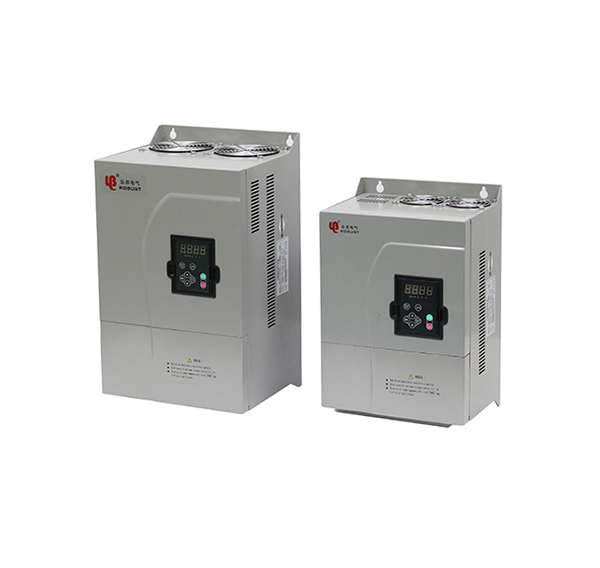

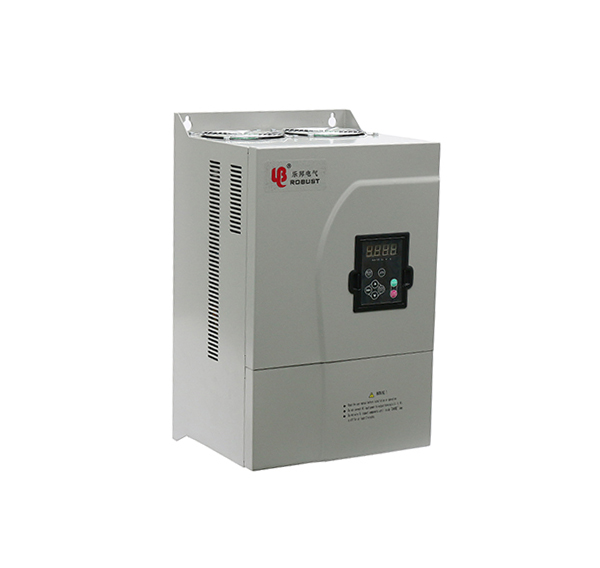

产品简介:
LB90ZS系列液压伺服驱动器是基于闭环电流矢量控制的伺服驱动器 ， 配置旋转编码器和压力传感器， 可时刻对压力和流量进行精确控制，确保成型重复精度更高，实现最大化的节能，提高生产效率。
功能特点:
1、节能：在同等工作状态下，比异步机加比例控制阀控制节省电能可达30%～80%。
2、成型稳定精密：伺服驱动系统闭环精密控制，压力波动精度为±0.4bar，相比传统液压注塑机，成型重复精度大幅提高。
3、响应性能超快：压力和流量控制响应速度快，压力从0MPa上升到14.5MPa 时间仅为0.05s。
4、环保性能高：运行低噪音，低速运行更宁静。
5、保压性能可靠：相比较传统液压注塑机，压力闭环控制，保压时间可以更长，保压性能更稳定。
6、油温恒定：伺服电机比例输出液压油，无溢流损耗，避免多余热量产生，温升低，液压油甚至不需冷却，实现大幅节水。
7、适配多种油泵：可配套内啮合齿轮泵、柱塞泵、变量柱塞泵、螺杆泵，方便用户生产不同产品时进行选型。
8、使用方便：伺服驱动器提供压力、流量双闭环控制，与双路模拟量输出的电脑进行联机，方便调试，普通技术人员通过数字面板即可迅速调好参数。

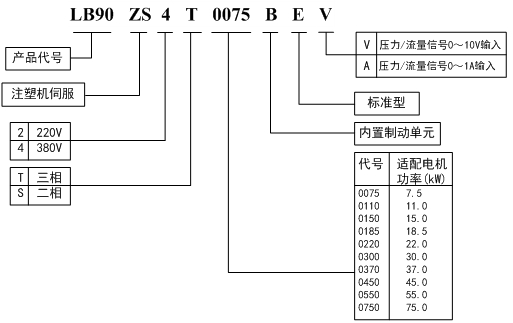

型号说明：
|
型号LB90ZS-4T**** |
0075 |
0110 |
0150 |
0185 |
0220 |
0300 |
0370 |
0450 |
0550 |
0750 |
||
|
额定功率(kW) |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
||
|
最大连续输出电流（10s） |
33 |
41 |
50 |
60 |
80 |
100 |
125 |
145 |
190 |
210 |
||
|
最大连续输出电流（60s） |
25 |
35 |
45 |
50 |
65 |
80 |
100 |
130 |
150 |
190 |
||
|
输入电源 |
额定电压 额定频率 |
三相 305-455V 50/60Hz |
||||||||||
|
容许电压 波动 |
+10%，-15% |
|||||||||||
|
容许频率 波动 |
±5% |
|||||||||||
|
※制动电阻 （必配） |
W |
500 |
800 |
800 |
1000 |
1000 |
1000 |
1600 |
1600 |
1600 |
1600 |
|
|
Ω |
36 |
24 |
24 |
18 |
18 |
18 |
12 |
12 |
12 |
12 |
||
|
※滤波器（选配） |
A |
35 |
35 |
35 |
50 |
50 |
80 |
80 |
100 |
150 |
200 |
|
|
旋转变压器信号线缆（必配） |
LB90-***：***代表线缆长度，单位为 cm。 如：LB90-300 代表线缆长度为 3m |
|||||||||||
|
※压力传感器（必配） |
可选用多款压力传感器，量程选择对应参数 S-00.（压力传感器量程） ，压力传感器输出信号方式0-10V 。 |
|||||||||||
|
※断路器(A) （选配） |
50 |
50 |
60 |
75 |
100 |
100 |
150 |
150 |
200 |
200 |
||
技术指标：
|
功率电源 |
电压、频率 |
三相380VAC、50/60HZ |
|
|
变动容许值 |
电压：±20%，；频率：±5% |
||
|
允许三相不平衡度 |
≤3% |
||
|
控制 性能 |
调制方式 |
SVPWM控制 |
|
|
系统控制方式 |
压力/流量控制方式、速度控制方式、转矩控制方式 |
||
|
自整定模式 |
包括电机初始偏角，电机参数的自动整定 |
||
|
过载能力 |
150%额定输出电流2分钟，180%额定输出电流10秒 |
||
|
运行命令给定方式 |
面板给定，外部端子给定 |
||
|
速度设定方式 |
面板数字设定、模拟输入设定、外部端子设定、通讯设定 |
||
|
速度控制精度 |
±0.05% （25℃±10℃） |
||
|
速度控制范围 |
1：1000 |
||
|
转矩控制精度 |
±5% |
||
|
速度设定精度 |
数字设定：±0.01%（-10℃～＋40℃） |
||
|
模拟设定：±0.1%（25℃±10℃） |
|||
|
速度设定分辨率 |
数字设定：0.01Hz ；模拟设定：1/1000最大频率 |
||
|
输 入 、 输 出 控 制 口 |
压力指令 |
端口 |
差分输入0V~+10V，输入阻抗20KΩ |
|
数字 |
CAN通讯 |
||
|
流量/速度指令 |
端口 |
差分输入0V~+10V，输入阻抗20KΩ输入阻抗20KΩ |
|
|
数字 |
CAN通讯 |
||
|
压力反馈信号 |
差分输入0～＋10V，输入阻抗20KΩ |
||
|
控制输入 |
8路光电隔离可编程输入，可选择使能、故障复位等22种运行控制命令 |
||
|
控制输出 |
1路，开路集电极输出，14种运行状态可选，最大输出电流50mA |
||
|
2路，继电器输出，触点容量； NO：250VAC/5A；NC：250VAC/3A；30VDC/3A |
|||
|
检测输出（模拟量） |
0～＋10V,用户可以更改设置任意输出：速度反馈，速度设定，电流反馈，压力设定，压力反馈等 |
||
|
基准电源输出 |
2路，±10V，5mA |
||
|
外用电源输出 |
24V，100mA；12V，80mA |
||
|
电机反馈元件 |
旋转变压器 |
||
|
结构 |
壁挂式，防护等级：IP20 |
||
|
冷却方式 |
强制风冷，散热器温度≥40℃ 风机启动；散热器温度≤30℃ 风机停止 |
||
|
环 境 |
使用场所 |
室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等 |
|
|
海拔高度 |
低于海拔1000米 |
||
|
环境温度 |
-10℃～+40℃ |
||
|
湿度 |
20%～90%RH，无水珠凝结 |
||
|
振动 |
小于5.9米/秒2（0.6G） |
||
|
存储温度 |
-20℃～+60℃ |
||
安装尺寸：

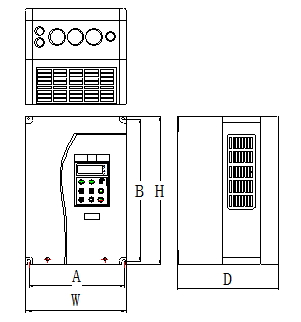

图2-3 LB90ZS外形尺寸
外形安装尺寸
|
序号
|
尺寸
功率kW
|
A（mm）
|
B（mm）
|
W（mm）
|
H（mm）
|
D（mm）
|
安装孔径
|
|
1 |
7.5 |
193 |
288 |
205 |
300 |
200 |
Φ7 |
|
2 |
11～15 |
190 |
377 |
256 |
395 |
196 |
Φ7 |
|
3 |
19～22 |
236 |
449 |
280 |
467 |
245 |
Φ7 |
|
4 |
30～37 |
250 |
611 |
360 |
635 |
234 |
Φ12 |
|
5 |
45～55 |
270 |
638 |
400 |
668 |
243 |
Φ12 |
|
6 |
75 |
300 |
747 |
444 |
777 |
260 |
Φ12 |
